Rãnh (máng, mương) thoát nước hàn tại công trường

1 bình luận / Bởi /

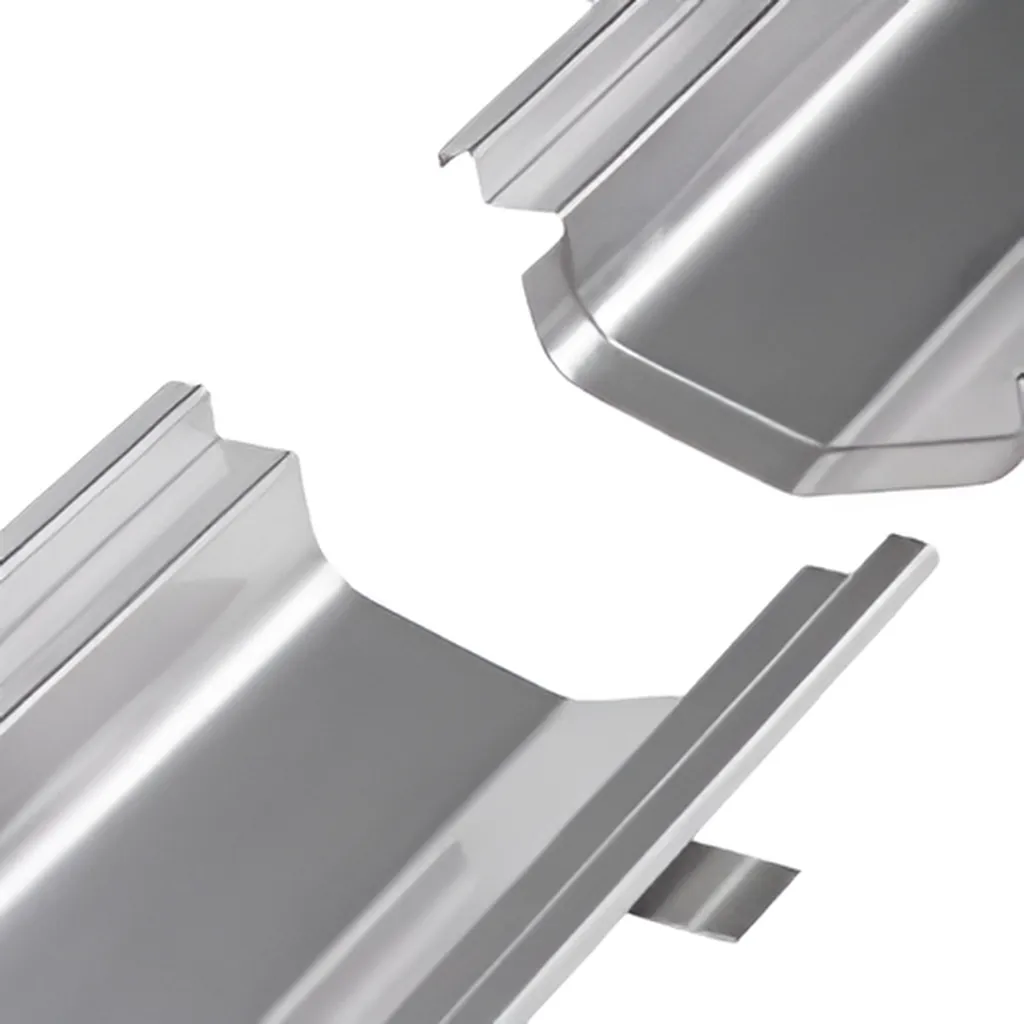

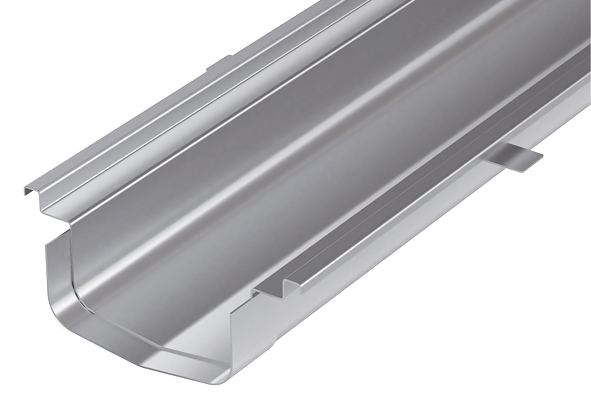

Rãnh máng thoát nước
Rãnh máng thoát nước

Đặc trưng sản phẩm

    • Đây là rãnh (máng, mương) thu gom nước thải bằng thép không gỉ được hàn tại chỗ với khung tích hợp liền mạch.
    • Ranh giới giữa mặt rãnh và mặt dưới được bo tròn để dễ dàng vệ sinh.
    • Sản phẩm không chỉ có thể được sử dụng làm tuyến thoát nước trong các nhà máy thực phẩm và các công trình xây dựng, mà còn được sử dụng làm rãnh (máng, mương) thoát nước bên ngoài gần khung cửa (khung cửa sổ).
    • Thông tin liên quan: Địa điểm sử dụng máng
    • Thực hiện hàn tại chỗ để điều chỉnh mức độ, cố định và kết nối.
    • Sản phẩm của chúng tôi đạt tiêu chuẩn HACCP ( ngăn chặn các nguy cơ như ô nhiễm vi khuẩn)

LIÊN HỆ MUA HÀNG

BẢN VẼ SẢN PHẨM PDF

Danh mục:

Bản vẽ sản phẩm rãnh (máng, mương) thoát nước:

Cấu tạo bộ phận

1. Thân máng:

Vật liệu INOX 304 t=1,5

2. Tấm đỡ khớp nối :

Vật liệu INOX 304 t=1,5

3.  Neo:

Vật liệu INOX 304 t=1,5

Thông tin thiết kế

  • Có thể sản xuất với chiều dài lên tới 4000mm (sản phẩm hàn tại nhà máy). Vui lòng liên hệ với chúng tôi để biết kích thước trên 4001mm.



 Thông tin đặt hàng/đặt hàng

Để đặt hàng theo quy cách hãy liên hệ với chúng tôi

Thông tin thêm

·      Về kích thước chiều rộng khe nối của máng vệ sinh

·      Về việc thêm độ dốc từ giữa đoạn thẳng sang hai bên

·      Về chiều rộng hố 100mm



Bảng kích thước <Đơn vị: mm>

Mã sản phẩm – tên W1 W2 W3 H1 H2 h1 h2
STWV-150-S01 150 202 232 65 90 39,6 64,6
STWV-150-S01F 150 202 232 90 90 64,6 64,6
STWV-150-S02 150 202 232 90 115 64,6 89,6
STWV-150-S02F 150 202 232 115 115 89,6 89,6
STWV-150-S03 150 202 232 115 140 89,6 114,6
STWV-150-S03F 150 202 232 140 140 114,6 114,6
STWV-200-S01 200 252 282 65 90 36,5 61,5
STWV-200-S01F 200 252 282 90 90 61,5 61,5
STWV-200-S02 200 252 282 90 115 61,5 86,5
STWV-200-S02F 200 252 282 115 115 86,5 86,5
STWV-200-S03 200 252 282 115 140 86,5 111,5
STWV-200-S03F 200 252 282 140 140 111,5 111,5



LIÊN HỆ MUA HÀNG
