Nắp Bể Âm Sàn MSXW-M

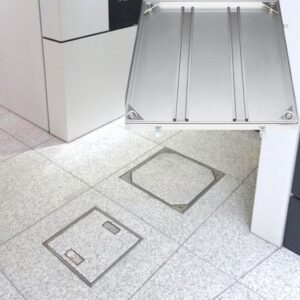

Nắp bể âm sàn MSXW-M là giải pháp hiện đại và thẩm mỹ cho việc đậy các bể nước ngầm, hố ga trong nhà hoặc ngoài trời.

Đặc điểm nổi bật:

  1. Chất liệu
    • Được chế tạo từ thép không gỉ inox 304 cao cấp, sản phẩm có độ bền cao, khả năng chịu lực tốt và chống ăn mòn, đảm bảo tuổi thọ lâu dài.
  2. Thiết kế
    • Phần nắp được cấu tạo đặc biệt, cho phép ốp gạch hoặc đá lên trên, giúp nắp hòa quyện với nền sàn, tăng tính thẩm mỹ và hiện đại cho không gian.
    • Độ dày lát gạch đá tối đa: 20 mm.
  3. Cấu trúc nắp kép kín
    • Với cấu trúc hai lớp nắp, sản phẩm đảm bảo tính kín nhờ lớp nắp bên trong.
  4. Lỗ thoát nước trên khung đỡ
    • Lỗ thoát nước trên khung đỡ được gia công ren trong dạng song song, cho phép kết nối với ống thoát nước để xả nước xâm nhập vào khung đỡ.
  5. Kích thước
    • Sản phẩm có nhiều kích thước đa dạng, phù hợp với các loại bể ngầm khác nhau. Ví dụ:
      • Kích thước phủ bì: 400x400x20 mm, 500x500x20 mm, 600x600x20 mm, 800x800x20 mm.
    • Đáp ứng nhu cầu sử dụng linh hoạt cho nhiều loại công trình.
  6. Chức năng
    • Thiết kế chống nước và ngăn mùi hiệu quả nhờ gioăng cao su kín bên trong khung.
    • Ngăn chặn bụi bẩn và côn trùng xâm nhập vào bể, bảo vệ nguồn nước sinh hoạt.
  7. Tải trọng
    • Sản phẩm chịu tải trọng lên đến 0,5 tấn, phù hợp cho khu vực có người đi bộ hoặc xe máy di chuyển.
  8. Lắp đặt
    • Việc lắp đặt đơn giản, tiết kiệm thời gian và chi phí.
    • Sản phẩm có thể lắp đặt trong nhà hoặc ngoài trời, tùy thuộc vào nhu cầu sử dụng.

LIÊN HỆ MUA HÀNG

Danh mục:

BẢN VẼ SẢN PHẨM PDF

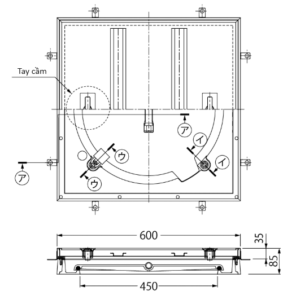

Bản vẽ

Nắp bể âm sàn MSXW-M

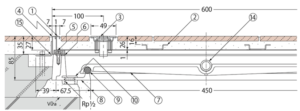

Sơ đồ lắp đặt

Nắp bể âm sàn MSXW-M1

Ống thoát nước

Nắp bể âm sàn MSXW-M2

Tay cầm

Nắp bể âm sàn MSXW-M3

Bu lông

Nắp bể âm sàn MSXW-M4

Phần khóa

Nắp bể âm sàn MSXW-M5

Cấu tạo các bộ phận

  1. Nắp
    • Vật liệu: SUS304
  2. Vật liệu gia cường
    • Vật liệu: SUS304
  3. Tay cầm
    • Vật liệu: SUS304
  4. Khung đỡ A
    • Vật liệu: SUS304
  5. Đệm lót
    • Vật liệu: Cao su chloroprene
  6. Gioăng A
    • Vật liệu: Cao su chloroprene
  7. Nắp bên trong
    • Vật liệu: FC200
  8. Khung đỡ B
    • Vật liệu: FC200
  9. Gioăng B
    • Vật liệu: Cao su chloroprene
  10. Nắp chụp
    • Vật liệu: Cao su chloroprene
  11. Bu lông
    • Vật liệu: SUS304
  12. Đai ốc lục giác
    • Vật liệu: SUS304
  13. Ổ khóa móc
    • Vật liệu: CAC202
  14. Cờ lê hộp
    • Vật liệu: SPHC
  15. Mỏ neo
    • Vật liệu: SGHC

Kích thước/bảng khối lượng <Đơn vị: mm>

Tên Khối lượng (kg) Khối lượng nắp khi đổ đầy vật liệu hoàn thiện sàn (khoảng kg) Khối lượng nắp bên trong (khoảng kg)
4560 32 24 10

Bản vẽ

Mã sản phẩm – tên Bản vẽ
MSXW-M-4560 Sơ đồ yêu cầu sử dụng
