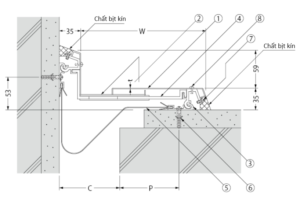

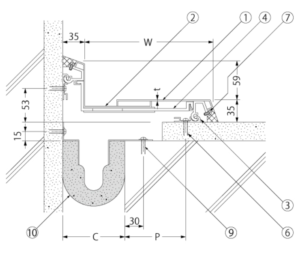

Bản vẽ Nắp khe co giãn AX23A (Tường ngoài và góc tường ngoài)
AX23A

Loại chống cháy
AX23AH・AX23AL

Cấu tạo:
|
Hiệu suất dịch chuyển
|
Loại G (hiệu suất dịch chuyển 50%) Kích thước/bảng khối lượng <Đơn vị: mm>
| Mã sản phẩm – tên | Khe hở C | W | P | t | Chiều dài tiêu chuẩn | Khối lượng AX23A (kg/m) |
Đai chống cháy khối lượng loại H (kg/m) |
Đai chống cháy loại L khối lượng (kg/m) |
|---|---|---|---|---|---|---|---|---|
| AX23A(H/L)-50G | 50 | 148 | 92 | 1,5 | 3000 | 5 | 3 | 3 |
| AX23A(H/L)-100G | 100 | 205 | 98 | 2.0 | 3000 | 6 | 4 | 3 |
| AX23A(H/L)-150G | 150 | 280 | 124 | 2.0 | 3000 | 7 | 4 | 3 |
| AX23A(H/L)-200G | 200 | 355 | 148 | 2.0 | 3000 | 8 | 4 | 3 |
* Chiều dài tiêu chuẩn của đai chống cháy là 2000mm.
