BẢN VẼ SẢN PHẨM PDF
Bản vẽ Nắp khe co giãn AX56A (Sàng nhà và góc tường trong nhà)

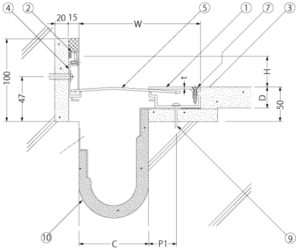

AX56A-50G/100G

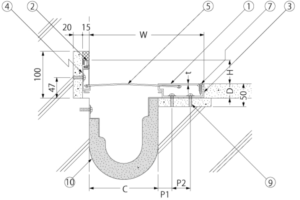

AX56A－150G・200G
Loại chống cháy
AX56AH・AX56AL－50G・100G
AX56AH・AX56AL－150G・200G

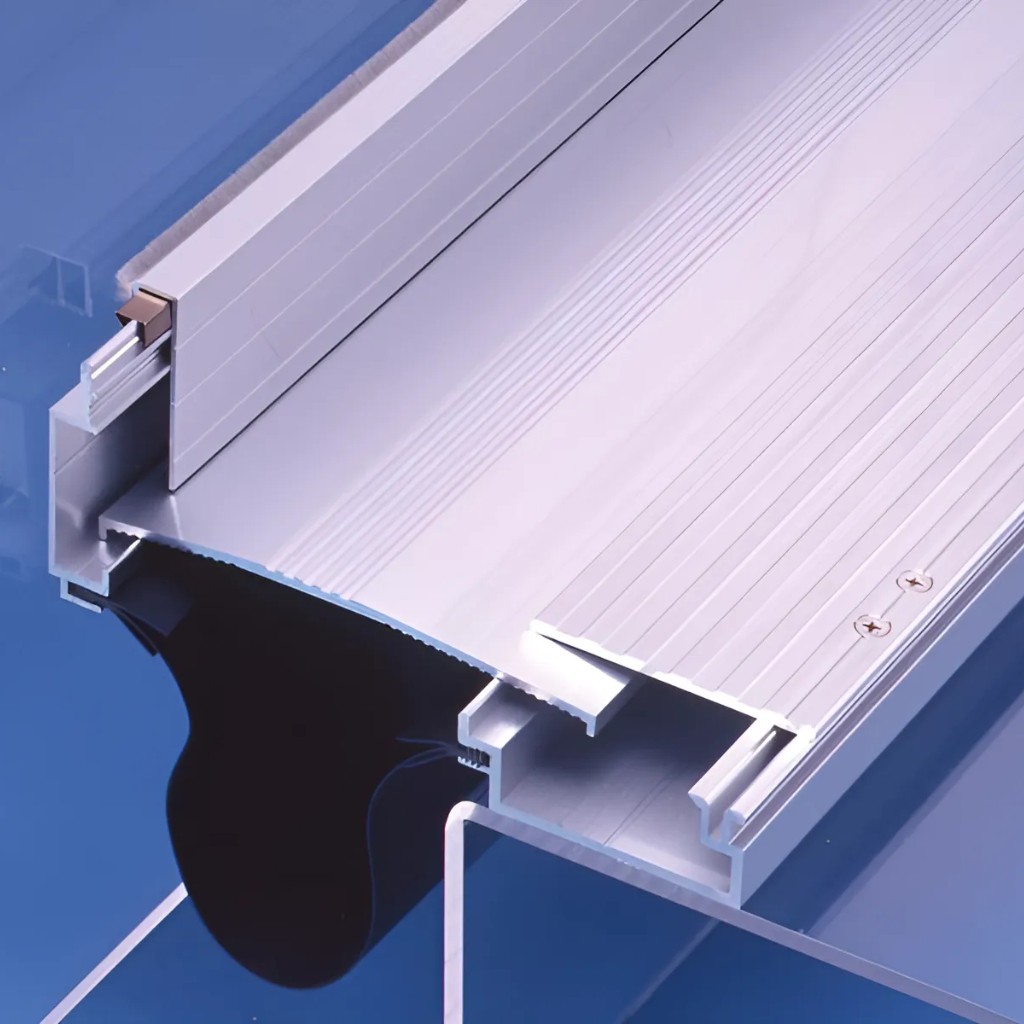

Cấu tạo:
|
Hiệu suất dịch chuyển
|
Loại G (hiệu suất dịch chuyển 50%) Kích thước/bảng khối lượng <Đơn vị: mm>
| Mã sản phẩm – tên | Giải phóng mặt bằng C | W | D | H | t | P1 | P2 | chiều dài tiêu chuẩn | Khối lượng AX56A (kg/m) |
Đai chống cháy khối lượng loại H (kg/m) |
Đai chống cháy loại L khối lượng (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AX56A(H/L)-50G | 50 | 100 | 30 | 51,5 | 3.0 | 25 | – | 3000 | 4 | 3 | 3 |
| AX56A(H/L)-100G | 100 | 175 | 30 | 51,5 | 3.0 | 40 | – | 3000 | 5 | 4 | 3 |
| AX56A(H/L)-150G | 150 | 250 | 31 | 50,5 | 4.0 | 30 | 40 | 3000 | 6 | 4 | 3 |
| AX56A(H/L)-200G | 200 | 325 | 31 | 50,5 | 4.0 | 30 | 50 | 3000 | 7 | 4 | 3 |
* Chiều dài tiêu chuẩn của đai chống cháy là 2000mm.
Bản vẽ
AX56A
| Mã sản phẩm – tên | Bản vẽ |
|---|---|
| AX56A-50G |  |
| AX56A-100G | |
| AX56A-150G | |
| AX56A-200G | |
Loại chống cháy
AX56AH Hiệu suất che chắn nhiệt và hiệu suất che chắn ngọn lửa
| Mã sản phẩm – tên | Bản vẽ |
|---|---|
| AX56AH-50G | |
| AX56AH-100G | |
| AX56AH-150G | |
| AX56AH-200G | |
Hiệu suất chống cháy AX56AL
| Mã sản phẩm – tên | Bản vẽ |
|---|---|
| AX56AL-50G | |
| AX56AL-100G | |
| AX56AL-150G | |
| AX56AL-200G | |
