Bản vẽ Nắp khe co giãn AX23A-300G (Tường ngoài và góc tường ngoài)
AX23A-300G

Loại chống cháy
AX23AH-300G・AX23AL-300G

Cấu tạo:
- Nắp bảo vệ A
Chất liệu: A1100P
- Nắp bảo vệ B
Chất liệu: A1100P
- Lớp trong
Chất liệu: A1100P
- Khung
Chất liệu: A6063S
- Giá đỡ
Chất liệu: A6063S
- Lò xo
Vật liệu: SUS304-CSP
- Tấm phụ trợ
Chất liệu: PVC mềm
- Khoan vít
Chất liệu: SUS
- Khoan vít
Chất liệu: SUS
- Bu lông neo
Chất liệu: SUS304
- Vít bê tông 5×45
Chất liệu: SUS
- Vành đai chống cháy
Chất liệu: Len silicat
|
Hiệu suất dịch chuyển

|
Bảng khối lượng
| Mã sản phẩm – tên |
Khối lượng AX23A
(kg/m) |
Đai chống cháy
khối lượng loại H (kg/m) |
Đai chống cháy loại L
khối lượng (kg/m) |
| AX23A(Cao/Thấp)-300G |
11 |
5 |
4 |
* Chiều dài tiêu chuẩn của đai chống cháy là 2000mm.

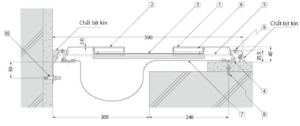

Bản vẽ
| Mã sản phẩm – tên |
Bản vẽ |
| AX23A-300G |
 |

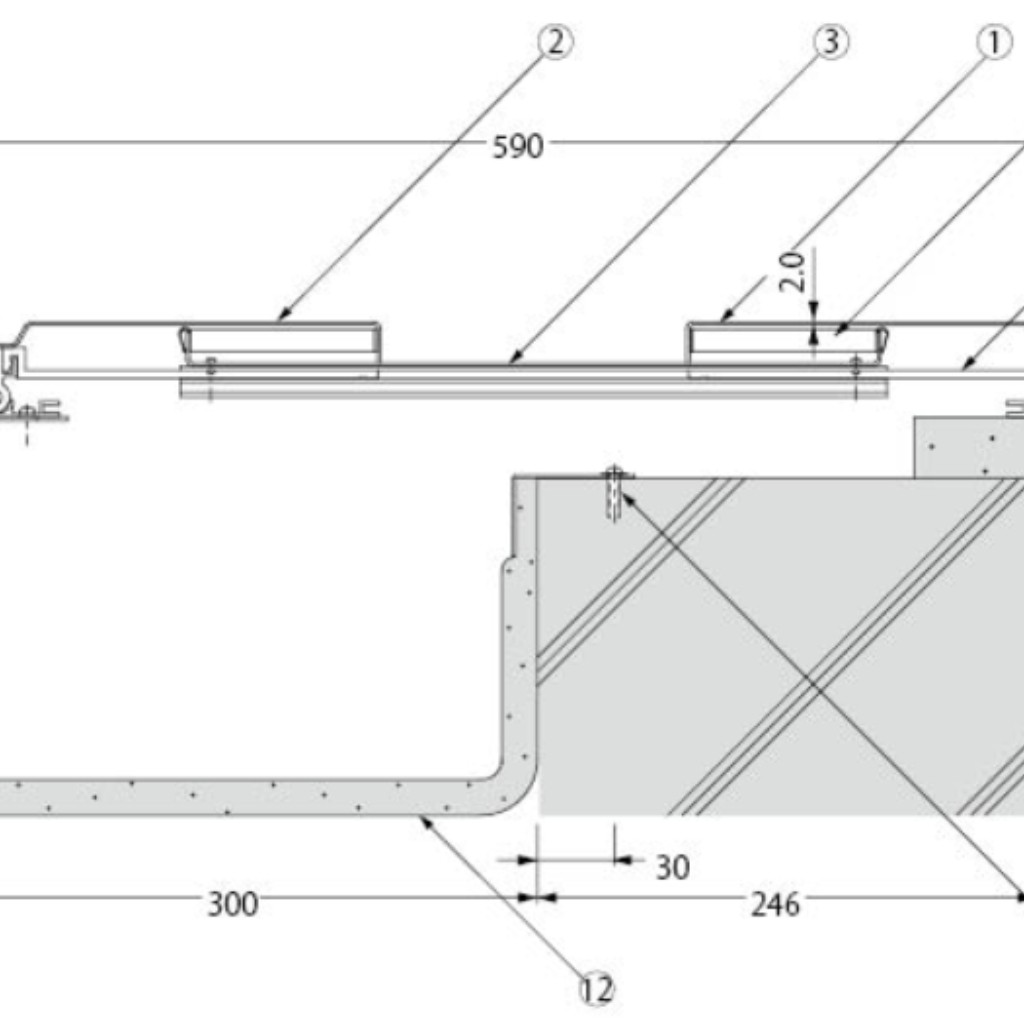

Loại chống cháy
AX23AH Hiệu suất che chắn nhiệt và ngọn lửa
| Mã sản phẩm – tên |
Bản vẽ |
| AX23AH-300G |
 |

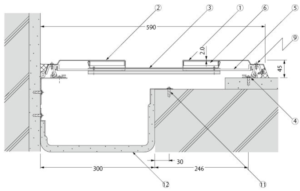

Hiệu suất chống cháy AX23AL
| Mã sản phẩm – tên |
Bản vẽ |
| AX23AL-300G |
 |
