BẢN VẼ CHI TIẾT SẢN PHẨM PDF
Bản vẽ Nắp khe co giãn AX66 (Sàng nhà và sàng nhà)

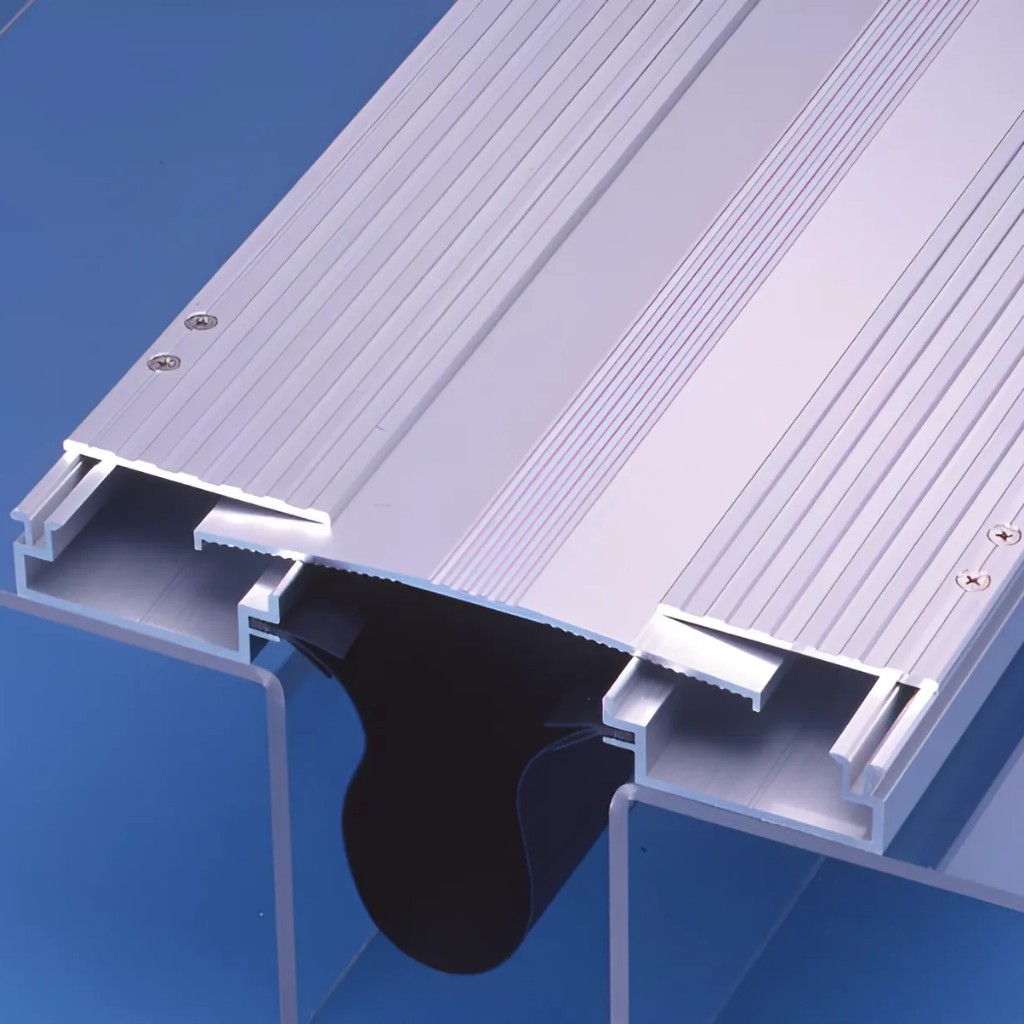

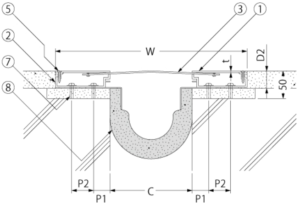

AX66-50G/100G
AX66－150G・200G
Loại chống cháy

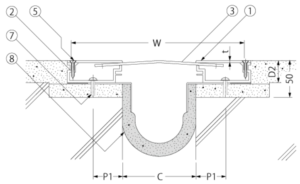

AX66H/AX66L-50G/100G
AX66H・AX66L－150G・200G
Cấu tạo:
|
Hiệu suất dịch chuyển
|
Loại G (hiệu suất dịch chuyển 50%) Kích thước/bảng khối lượng <Đơn vị: mm>
| Mã sản phẩm – tên | Khe hở C | W | D1 | D2 | t | P1 | P2 | Chiều dài tiêu chuẩn | Khối lượng AX66 (kg/m) |
Đai chống cháy khối lượng loại H (kg/m) |
Đai chống cháy loại L khối lượng (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AX66(H/L)-50G | 50 | 150 | 30 | 31,6 | 3.0 | 25 | – | 3000 | 4 | 4 | 3 |
| AX66(H/L)-100G | 100 | 250 | 30 | 31,6 | 3.0 | 40 | – | 3000 | 6 | 4 | 3 |
| AX66(H/L)-150G | 150 | 350 | 31 | 32,6 | 4.0 | 30 | 40 | 3000 | 8 | 4 | 4 |
| AX66(H/L)-200G | 200 | 450 | 31 | 32,6 | 4.0 | 30 | 50 | 3000 | 9 | 4 | 4 |
* Chiều dài tiêu chuẩn của đai chống cháy là 2000mm.
Bản vẽ
AX66
| Mã sản phẩm – tên | Bản vẽ |
|---|---|
| AX66-50G |  |
| AX66-100G | |
| AX66-150G | |
| AX66-200G | |
Loại chống cháy
AX66H Hiệu suất che chắn nhiệt và ngọn lửa
| Mã sản phẩm – tên | Bản vẽ |
|---|---|
| AX66H-50G | |
| AX66H-100G | |
| AX66H-150G | |
| AX66H-200G | |
Hiệu suất chống cháy AX66L
| Mã sản phẩm – tên | Bản vẽ |
|---|---|
| AX66L-50G | |
| AX66L-100G | |
| AX66L-150G | |
| AX66L-200G | |
